Станок для лазерной резки с постоянной длинной оптического пути

YM-1218

Основные преимущества
1. Представленные станки используют принцип непрерывного лазерного излучения. Мощность лазера не снижается при увеличении длины оптического пути, что гарантирует непревзойдённую ровность среза. Направляющие оси оборудованы подшипниками скольжения. Кроме того, данные системы отличается исключительной стабильностью обработки и простотой технического обслуживания.
2. Оборудование оснащено мощной лазерной установкой осевого типа (на диоксиде углерода). Световой луч лазерного генератора концентрируется на заготовке после модуляции и прохождения через оптическую головку. Резка осуществляется под управлением блока ЧПУ. Периферийные устройства представлены компьютеризированной системой водяного охлаждения, безмасляным воздушным компрессором, установкой для фильтрации и охлаждения подаваемого газа, пылеотсасывающим трубопроводом, а также трёхфазным стабилизатором напряжения.
3. Система управления осуществляет автоматическую корректировку параметров обработки и автоподгонку макетов CAD/CAM, а также поддерживает файлы форматов DWG и DXF. Вместе с тем пользователи могут сохранять текущие настройки для выбора требуемого алгоритма обработки в будущем, сокращая тем самым время на перенастройку оборудования.

4. Ключевые комплектующие предоставлены ведущими мировыми поставщиками или изготовлены на нашем заводе по стандартам оригинальных разработчиков. Конструкция установки представлена блоком ЧПУ, устройством шариковинтовой передачи, линейной направляющей с актуатором, сервоприводом с цифровым управлением, оптическими линзами и объёмным резонатором.
5. Лопастной и пластинчато-роторный вакуумный насосы, а также комплектующие пневматической системы, гарантируют бесперебойную работу оборудования.
6. CO2-лазеры данной серии воплощают передовые технологии отрасли.

1. Станки серии YM-1218 оборудованы генераторами, основанными на принципе непрерывного лазерного излучения. Мощность лазера не снижается при увеличении длины оптического пути, что обеспечивает высокую равномерность и стабильность резки. Вместе с тем, корпус станков отличается прочным моноблочным исполнением, а несущая конструкция защищена от вибрации и больших механических перегрузок.
2. Установка оснащена механизмом подачи с прецизионным шариковым винтом и высокоточной линейной направляющей. Благодаря этому обеспечивается высочайшее качество и исключительная скорость обработки (10 м/мин). Предел погрешности составляет всего ±0.05 мм при первичном и ±0.03 мм при повторном позиционировании.
3. Станки приводятся в действие системой автоматизированного управления с ЧПУ PA8000NT (Германия), которая позволяет выполнять гибкое регулирование мощности. Кроме того, оборудование реализует такие функции, как автоматическое выравнивание при перемещении заготовки по оси Z, а также компенсация люфтов и погрешностей в процессе резки.
4. Для перемещения заготовок по осям X, Y и Z используются сервоприводы Panasonic, которые отличаются высокими динамическими характеристиками, быстротой отклика и минимальной потребностью в техническом обслуживании.
5. Система управления поддерживает обмен данными через интерфейс USB, а также осуществляет автоподгонку загружаемых макетов CAD/CAM.
6. Система вентиляции предотвращает задымление и порчу материалов в процессе обработки.
7. Лазерные генераторы на диоксиде углерода воплощают передовые технологии в отрасли. Высокая точность резки и длительный срок службы достигаются за счёт использования износостойких оптических линз нового поколения.

  • Автоматическая фокусировка датчика высоты и лёгкая смена модульных линз.

  • Сервоприводы производства Siemens (Германия) или Mitsubishi (Япония).

  • Прецизионная шариковинтовая передача.

Лазерный генератор
1. Объёмный резонатор из никелевой стали изготовлен с использованием технологии высокого вакуума, благодаря чему достигается максимальная стабильность обработки.
2. Комплектующие пневматической системы, произведённые японской компанией SMC, отличаются высокой надёжностью, а также большой скоростью подачи материалов.
3. Генератор осуществляет гашение колебаний при продольном и поперечном перемещении лазерной головки. К тому же он производит линейную поляризацию с углом до 450 градусов. Кроме того, использование линз американского производителя «II-VI» гарантирует высокую стабильность выходного излучения и длительный срок службы механизмов.
4 Модуль оптимизированной конструкции позволяет значительно снизить потребность в техническом обслуживании, обеспечивая высокий уровень защиты от пыли и механических нагрузок.

Система управления
1. Система построена на программируемом логическом контроллере, оснащённом портами USB, а также интерфейсами аналогового и цифрового ввода/вывода.
2. Система совместима с Windows и разработана специально для управления станками лазерной резки с ЧПУ. Используемое программное обеспечение позволяет максимально эффективно выполнять линейную и круговую интерполяцию. Кроме того, система поддерживает такие функции, как выравнивание заготовок при перемещении по оси Z, а также компенсацию люфтов и погрешностей во время резки и т.д.
3. Специализированное программное обеспечение разработано на основе платформы CAD. Оно характеризуется простым и удобным интерфейсом, позволяя быстро изменять параметры обработки заготовок, в том числе последовательность хода головки, направление резки и др.
4. Пользователи могут сохранять текущие настройки для сокращения времени на перенастройку оборудования при выборе режимов резки в будущем.

  • Интерфейс программного обеспечения
  • Модуль числового программного управления
  • Устройство межпроцессорной связи с блоком расширения
Технические характеристики станков для лазерной резки с оптической системой наведения
Параметры работы станка с ЧПУ Параметры лазерной установки (аксиальный луч) Другие параметры
Модель Габариты оборудования (мм) Точность первичного позиционирования Точность повторного позиционирования Макс. скорость Режим Номинальная мощность Вес установки (кг) Занимая площадь (кв. м)
YM-1212 1250×1250 ±0.03 ±0.01 10 YMF-600 600 4000 28
YM1218 1800×1250 ±0.03 ±0.01 10 YMF-1200 1200 4500 35
YM-2521 2500×1250 ±0.03 ±0.01 10 YMF-1800 1800 5000 45

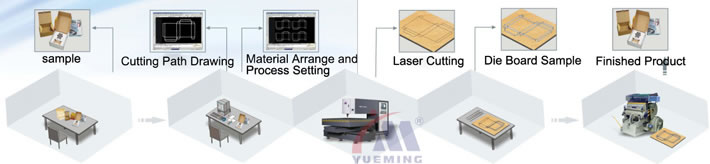

Технологическая схема этапов лазерной резки
